Sensores de presença/movimento - Infravermelho - De parede e Teto

Sensores com raio de alcance 360° / 180° / 110°

Usos recomendados

Sensor de presença de teto 360° - Sobrepor ou embutir (Uso interno)

O Sensor de Presença Teto Microcontrolado  é um comando inteligente que se destina ao acionamento de cargas temporizadas. Detecta a movimentação de fontes de calor como pessoas e carros, através de um sensor infravermelho, acionando a carga e desligando-a após a ausência, de acordo com o tempo programado. É ideal para o controle de iluminação de corredores, escadas, garagens, entrada de acesso, recepção, depósitos, almoxarifados e demais ambientes internos de residências, escritórios, condomínios, indústrias, hotéis e órgãos públicos.

O Modelo SPTØNI é a nova geração de sensores de presença com tecnologia microcontrolada. Possui superior imunidade contra interferências emanadas e induzidas, provocadas por reatores eletrônicos, celulares, rádios comunicadores e instalações de sensores em paralelo e também possui a tecnologia de comutação por baixa tensão elétrica < 50 V, aumentando a vida útil do conjunto (lâmpadas e sensor).

Características técnicas

- Sensor de presença de teto microcontrolado – 100 a 240Vac – 50/60Hz bivolt automático.

- Aplicação: acionamento temporizado de qualquer tipo de carga em ambientes diversos.

- Funcionamento: detecta a movimentação de fontes de calor (pessoas, carros) através de um sensor infravermelho passivo, acionando a carga pelo tempo programado.

O princípio de funcionamento é baseado em um sensor infravermelho passivo utilizando o  método de passagem nos feixes de detecção para identificar a fonte de calor em movimento, devendo ser “atravessada” a borda invisivel  entre os feixes, fenomeno este que cria a diferença de temperatura detectada pelo sensor.

Esses feixes são radiais e formam angulos sólidos com seu centro no sensor infravervelho, desta forma, quanto maior a distância entre a fonte de calor a ser detectada e o sensor maior será o deslocamento necessário para que haja a detecção.

Essa fonte de calor deve estar a pelo menos 3°C de diferença em relação a temperatura do ambiente. Quanto menor esta diferença de  temperatura mais débil será a detecção do  produto devido a dificuldade para o sensor  distinguir uma massa de calor em movimento, afetando negativamente seu alcance.

Deslocamentos frontais, ou seja, paralelos aos feixes, implicam numa diminuição drástica no alcance do produto devido a não interceptação dos feixes de detecção. Assim, é indicada a instalação do produto de forma que a(s) fonte(s) de calor a ser detectada esteja a uma temperatura de mais de 3°C em relação a ambiente e cruze os feixes de detecção tangencialmente para que o máximo desempenho do sensor de presença seja atingido.

- Pode ser instalado embutido ou sobreposto

- Tabela de potência:

- Regulagem de tempo: pulso, 30s, 1, 3, 7 e 15 minutos

- Recontagem de tempo automática a partir da última detecção.

- Alcance de até 3,5m (com temperatura ambiente de 25°C).

- Altura de instalação: 2,4m

- Ângulo de cobertura: 360°

- Fotocélula: OFF, mínima ou máxima.

- Sensibilidade: pode ser utilizado no máximo ou mínimo através de jumper. Quando estiver no máximo, o sensor terá uma maior amplitude do alcance do sensor e o minimo terá menor amplitude de alcance do sensor.

- Possui LED indicador de funcionamento que aciona quando ocorre uma detecção.

- Regulagem de sensibilidade através de jumper. Possui dois niveis de sensibilidade de detecção (Mínima e Máxima)

- Proteção através de fusível – 6A

- Garantia: 2 anos

- Consumo: menor que 1,3W

- Material: Corpo em ABS na cor branca.

- Fixação através de parafusos quando sobreposto ou molas quando embutido

- Deve ser utilizado em ambientes internos.

- Proporciona até 75% de economia de energia.

Esquema de ligação:

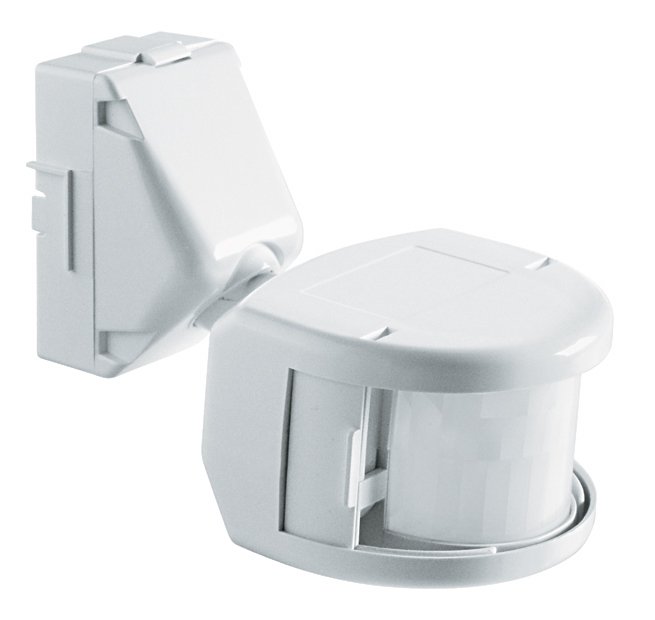

Sensor de presença de teto ou parede 180° (Uso Externo ou Interno)

O Sensor de Presença Microcontrolado Externo da Exatron é um comando inteligente que se destina ao acionamento de cargas temporizadas. Detecta o movimento de fontes de calor como pessoas e carros, através de um sensor infravermelho, acionando a carga e desligando após a ausência de calor, de acordo com o tempo programado. É ideal para uso em jardins, entradas de garagens, pátios, acessos e demais ambientes externos, podendo também ser utilizado em ambientes internos.

Características técnicas

- Economia de energia de até 75%

- Microcontrolado

- Anti-wind system- função para reduzir a incidências de disparos indesejados

- Cobertura: até 180°( com cortinas deslizantes para regulagem do ângulo de visão)

- Alcance frontal: até 12 m @ 25°C

- Alcance lateral: até 4m @ 25°C

- Regulagem de sensibilidade.

- Regulagens de tempo 1 segundo, 1, 3, 6, 15 ou 30 minutos

- Recontagem automática de tempo a cada detecção

- Comanda qualquer tipo de lâmpada

- Pode ser utilizado em ambientes internos e externos protegidos de intempéries (chuva / sol)

- A fonte de calor a ser detectada (pessoas, carros, etc...) deve estar no mínimo a 3°C de diferença em relação a temperatura ambiente onde o sensor está instalado

- LED indicador de funcionamento

- Proteção através de fusível

- Tensão: 100 a 240 VCA/50-60 Hz / Bi-volt automático

- Umidade máxima: até 95% sem condensação

- Regulagem da Fotocélula: girando o botão no sentido horário (LUA), a carga somente acionará à noite. G irando o botão no sentido anti-horário (SOL), a carga acionará dia e noite (aciona com qualquer luminosidade).

Tabela de potência:

​

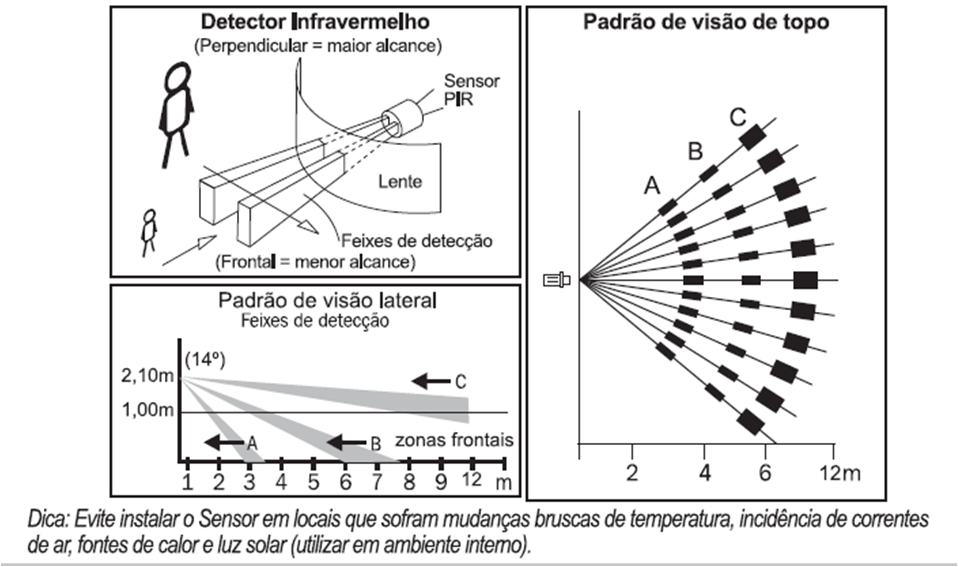

Sensor de presença de teto ou parede 110° (Uso interno)

O Sensor de Presença Frontal Microcontrolado (SPFØZD) é um comando inteligente que se destina ao acionamento de cargas temporizadas. Detecta a movimentação de fontes de calor como pessoas e carros, através de um sensor infravermelho, acionando a carga e desligando-a após a ausência, de acordo com o tempo programado. É ideal para o controle de iluminação de corredores, escadas, garagens, entrada de acesso, recepção, depósitos, almoxarifados e demais ambientes internos de residências, escritórios, condomínios, indústrias, hotéis e órgãos públicos.  O Modelo SPFØZD é a nova geração de sensores de presença com tecnologia microcontrolada. Possui superior imunidade contra interferências emanadas e induzidas, provocadas por reatores eletrônicos, celulares, rádios comunicadores e instalações de sensores em paralelo e também possui a tecnologia de comutação por baixa tensão elétrica < 50 V, aumentando a vida útil do conjunto (lâmpadas e sensor).

Características Técnicas

- Tensão: 100 a 240 VCA – 50 / 60 Hz Bivolt automático.

- Aplicação: acionamento temporizado de qualquer tipo de carga em ambientes diversos.

- Instalar a uma altura de aproximadamente 2,1 m. Deve ser utilizado em ambientes internos.

- Regulagem de tempo: pulso, 30 segundos, 1, 3, 7 e 15 minutos (jumper).

- Recontagem de tempo automática a partir da última detecção.

- Regulagem de sensibilidade (mínima e máxima) e fotocélula (com ou sem) por jumper.

- Possui LED indicador de funcionamento

- Alcance de até 12 m frontal @ 25°C

- Ângulo de cobertura: até 110°

- A fonte de calor a ser detectada (pessoas, carros, etc) deve estar no mínimo a 3° de diferença em relação a temperatura do meio ambiente onde o sensor está instalado

- Fotocélula com regulagem: on e off.

- Ajuste de sensibilidade: mínima e máxima

- Material: Corpo em ABS na cor branca.

- Fixação através de parafusos.

- Proporciona até 75% de economia de energia.

- Proteção através de fusível – 6A

- Consumo: menor que 1,0W

- Amigo da lâmpada:sistema de acionamento da carga com baixa tensão elétrica < 50 V, aumentando a vida útil do conjunto (carga e sensor).

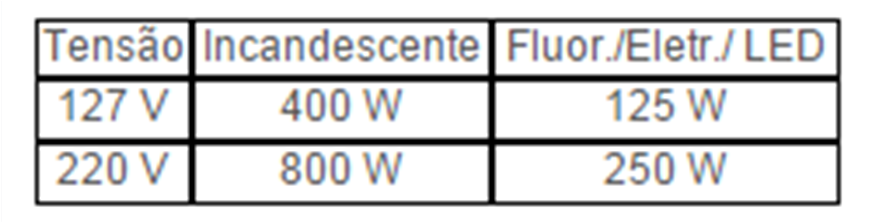

- Potência de comando:

​
